当前位置：首页 > 产品中心 > 圆形连接器 > WAIN唯恩 > 智能电网连接器 > HDC-HDC.PTEHBKH008/8/40MC/FC-M32

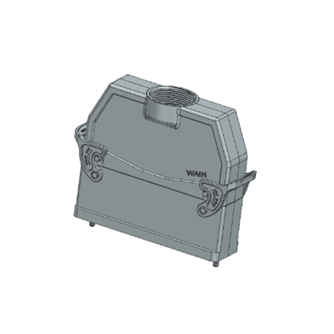

HDC-HDC.PTEHBKH008/8/40MC/FC-M32

配网连接器是保障电网稳定、高效运行的关键部件，在配网自动化系统的融合终端（FTU、DTU、TTU等）广泛应用。其中，创新性的连接器防开路设计写入了国网标准。
描述：56芯防开路连接器 规格：10A 接线方式：冷压/螺钉连接
产品说明书

接插件针数：8+8(防开路)+40

上壳类型：表面安装上壳

上壳出线方式：顶部出线

锁定类型：双锁扣

螺纹：M32

产品介绍
技术参数
  • 描述
    56芯防开路连接器
  • 规格
    10A
  • 接线方式
    冷压/螺钉连接
  • 接插件针数
    8+8(防开路)+40
  • 外壳参数
  • 上壳类型
    表面安装上壳
  • 上壳出线方式
    顶部出线
  • 下壳类型
    不封底下壳
  • 下壳出线方式
    底部出线
  • 锁定类型
    双锁扣
  • 螺纹
    M32
  • 外壳材料
    聚碳酸酯
  • 密封件
    NBR
  • 依据UL94的阻燃等级
    V0
  • 工作温度范围
    -40℃...+125℃
  • 防护等级
    IP65
  • 插针参数
  • 接地功能
    支持
  • 按照DIN EN 61984的电气数据
  • 额定电流
    10A
  • 额定电压
    250V
  • 额定脉冲电压
    4KV
  • 污染等级
    3
  • 绝缘电阻
    ≥10¹ºΩ
  • 可插拔次数
    ≥500
  • 插芯材料
    聚碳酸酯
  • 插针参数
  • 插针材料
    铜合金
  • 表面处理
    镀金镀银
  • 接触电阻
    ≤3mΩ
  • 接线信息
  • 接线方式
    螺钉连接(防开路针)
  • 导线规格(mm²)
    0.75-2.5mm²
  • 导线规格(AWG)
    18-14 AWG
  • 接线方式
    冷压连接(电压线针)
  • 导线规格(mm²)
    0.14-2.5mm²
  • 导线规格(AWG)
    26-14 AWG
  • 接线方式
    冷压连接(信号针)
  • 导线规格(mm²)
    0.09-0.52mm²
  • 导线规格(AWG)
    28-20 AWG
  • 规范
    DIN EN 60664DIN EN 61984
